书名：SolidWorks2018基础教程 机械实例版

定价：79.80元

作者：赵罘

出版社：化学工业出版社

ISBN：9787122319388

本书针对SolidWorks2018中文版，通过具体的实例详尽地介绍了特征设计、装配体设计和工程图设计的功能和使用方法，还对钣金建模、焊件建模、图片渲染和有限元分析等常用辅助功能进行了讲解。每个实例操作步骤翔实、图文并茂，使读者能既快、又深入地理解SolidWorks软件中的抽象概念和功能。 本书可作为广大工程技术人员的SolidWorks自学教程和参考书籍，也可作为高等院校理工科相关学生的自学用书。本书附光盘一张，包含本书的实例源文件和操作视频文件。

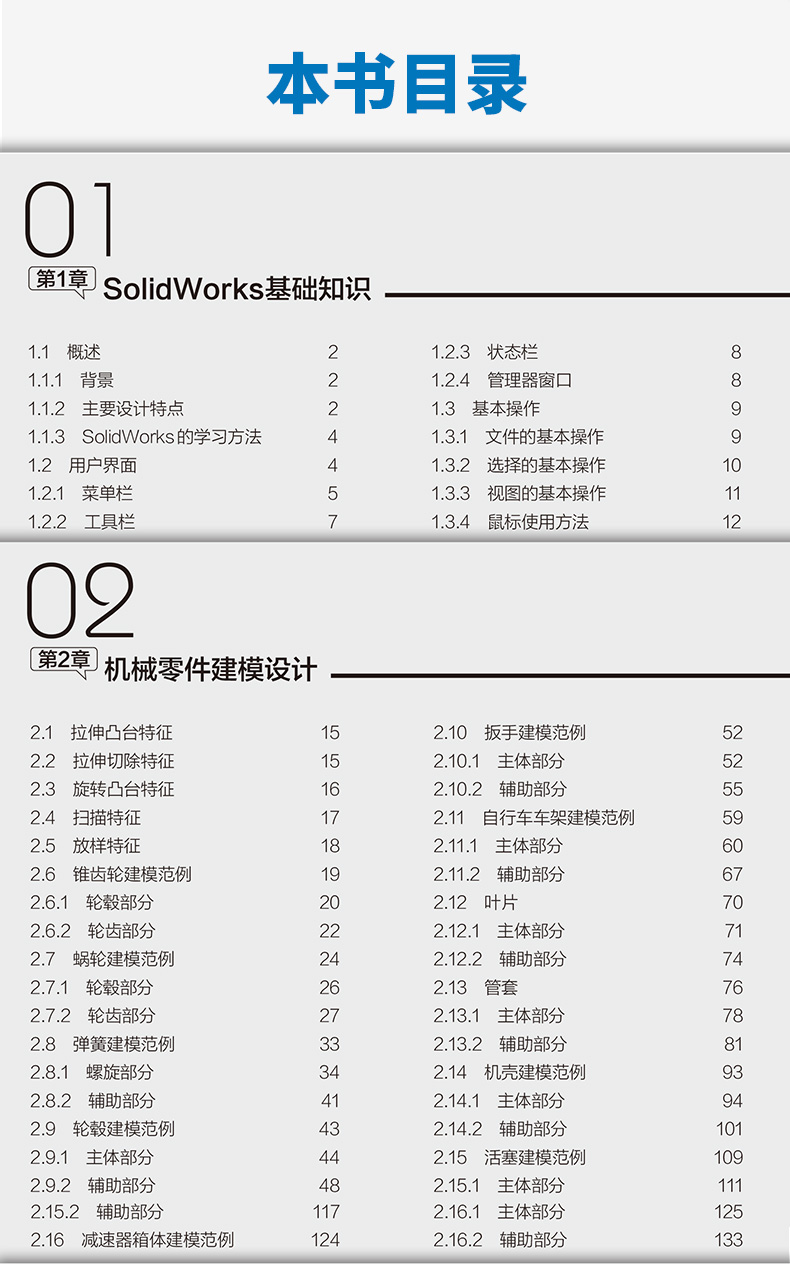

第1章 SolidWorks基础知识
1.1 概述 2
1.1.1 背景 2
1.1.2 主要设计特点 2
1.1.3 SolidWorks的学习方法 4
1.2 用户界面 4
1.2.1 菜单栏 5
1.2.2 工具栏 7
1.2.3 状态栏 8
1.2.4 管理器窗口 8
1.3 基本操作 9
1.3.1 文件的基本操作 9
1.3.2 选择的基本操作 10
1.3.3 视图的基本操作 11
1.3.4 鼠标使用方法 12
第2章 机械零件建模设计
2.1 拉伸凸台特征 15
2.2 拉伸切除特征 15
2.3 旋转凸台特征 16
2.4 扫描特征 17
2.5 放样特征 18
2.6 锥齿轮建模范例 19
2.6.1 轮毂部分 20
2.6.2 轮齿部分 22
2.7 蜗轮建模范例 24
2.7.1 轮毂部分 26
2.7.2 轮齿部分 27
2.8 弹簧建模范例 33
2.8.1 螺旋部分 34
2.8.2 辅助部分 41
2.9 轮毂建模范例 43
2.9.1 主体部分 44
2.9.2 辅助部分 48
2.10 扳手建模范例 52
2.10.1 主体部分 52
2.10.2 辅助部分 55
2.11 自行车车架建模范例 59
2.11.1 主体部分 60
2.11.2 辅助部分 67
2.12 叶片 70
2.12.1 主体部分 71
2.12.2 辅助部分 74
2.13 管套 76
2.13.1 主体部分 78
2.13.2 辅助部分 81
2.14 机壳建模范例 93
2.14.1 主体部分 94
2.14.2 辅助部分 101
2.15 活塞建模范例 109
2.15.1 主体部分 111
2.15.2 辅助部分 117
2.16 减速器箱体建模范例 124
2.16.1 主体部分 125
2.16.2 辅助部分 133

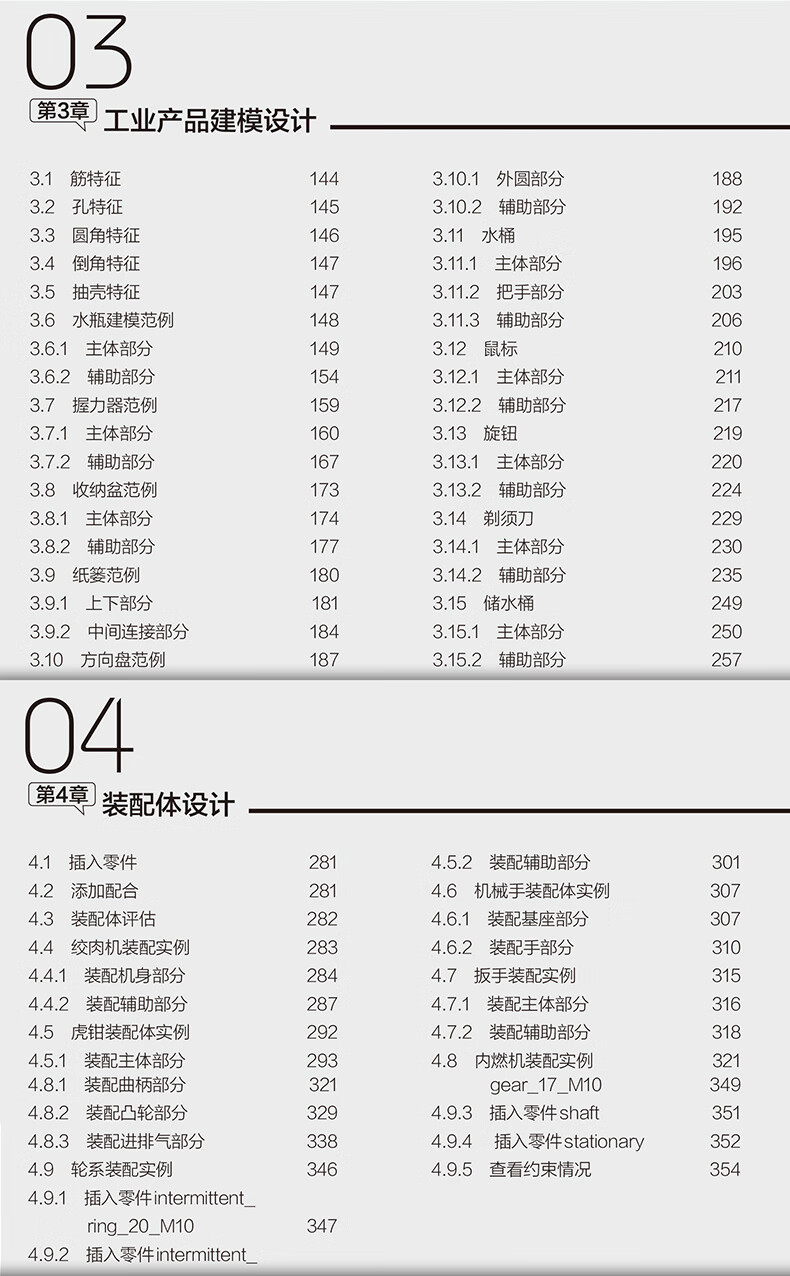

第3章 工业产品建模设计
3.1 筋特征 144
3.2 孔特征 145
3.3 圆角特征 146
3.4 倒角特征 147
3.5 抽壳特征 147
3.6 水瓶建模范例 148
3.6.1 主体部分 149
3.6.2 辅助部分 154
3.7 握力器范例 159
3.7.1 主体部分 160
3.7.2 辅助部分 167
3.8 收纳盆范例 173
3.8.1 主体部分 174
3.8.2 辅助部分 177
3.9 纸篓范例 180
3.9.1 上下部分 181
3.9.2 中间连接部分 184
3.10 方向盘范例 187
3.10.1 外圆部分 188
3.10.2 辅助部分 192
3.11 水桶 195
3.11.1 主体部分 196
3.11.2 把手部分 203
3.11.3 辅助部分 206
3.12 鼠标 210
3.12.1 主体部分 211
3.12.2 辅助部分 217
3.13 旋钮 219
3.13.1 主体部分 220
3.13.2 辅助部分 224
3.14 剃须刀 229
3.14.1 主体部分 230
3.14.2 辅助部分 235
3.15 储水桶 249
3.15.1 主体部分 250
3.15.2 辅助部分 257
第4章 装配体设计
4.1 插入零件 281
4.2 添加配合 281
4.3 装配体评估 282
4.4 绞肉机装配实例 283
4.4.1 装配机身部分 284
4.4.2 装配辅助部分 287
4.5 虎钳装配体实例 292
4.5.1 装配主体部分 293
4.5.2 装配辅助部分 301
4.6 机械手装配体实例 307
4.6.1 装配基座部分 307
4.6.2 装配手部分 310
4.7 扳手装配实例 315
4.7.1 装配主体部分 316
4.7.2 装配辅助部分 318
4.8 内燃机装配实例 321
4.8.1 装配曲柄部分 321
4.8.2 装配凸轮部分 329
4.8.3 装配进排气部分 338
4.9 轮系装配实例 346
4.9.1 插入零件intermittent_ring_20_M10 347
4.9.2 插入零件intermittent_gear_17_M10 349
4.9.3 插入零件shaft 351
4.9.4 插入零件stationary 352
4.9.5 查看约束情况 354
第5章 工程图设计
5.1 标准三视图 357
5.2 投影视图 357
5.3 辅助视图 359
5.4 剪裁视图 360
5.5 局部视图 361
5.6 剖面视图 362
5.7 断裂视图 363
5.8 表架零件图实例 364
5.8.1 建立视图 365
5.8.2 标注尺寸 370
5.9 挡板零件图实例 375
5.9.1 建立视图 376
5.9.2 标注尺寸 378
5.10 气缸装配图实例 384
5.10.1 建立视图 385
5.10.2 标注尺寸 394
5.11 管钳 404
5.11.1 插入视图 404
5.11.2 标注尺寸 415
5.11.3 生成零件序号和零件表 419
5.12 手柄 423
5.12.1 插入视图 424
5.12.2 标注尺寸 427
5.12.3 生成零件序号和零件表 431
第6章 其他功能实例
6.1 钣金建模范例 438
6.1.1 建立主体部分 438
6.1.2 建立辅助部分 442
6.2 健身架建模（焊件建模）范例 446
6.2.1 建立主体部分 447
6.2.2 建立辅助部分 452
6.3 机架建模（焊件建模）范例 456
6.3.1 建立主体部分 456
6.3.2 建立辅助部分 461
6.4 管筒设计范例 464
6.4.1 创建条电力导管线路 465
6.4.2 创建第二条电力导管线路 471
6.4.3 保存装配体及线路装配体 475
6.5 图片渲染范例 476
6.5.1 启动文件 477
6.5.2 设置模型外观 478
6.5.3 设置模型贴图 481
6.5.4 设置外部环境 481
6.5.5 输出图像 483
6.6 有限元分析范例 484
6.6.1 设置单位 484
6.6.2 应用约束 486
6.6.3 应用载荷 487
6.6.4 定义材质 488
6.6.5 运行分析 489
6.6.6 观察结果 489
6.7 成本计算范例 492
6.7.1 设置成本计算选项 492
6.7.2 生成报告 495
